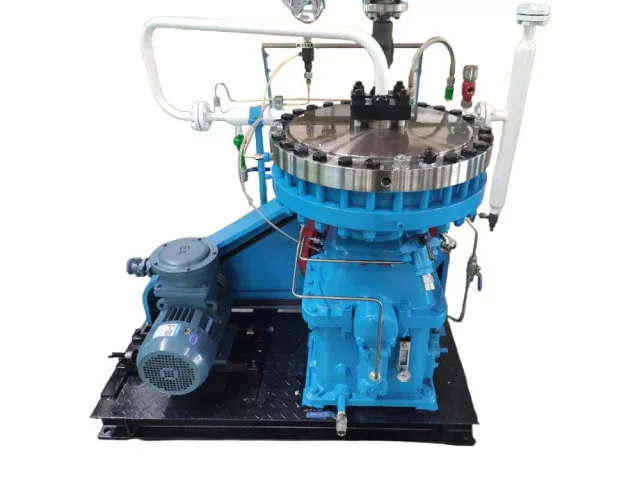

GZ3 membrankompressor

En gaskompressor skal matche forholdene på begge sider af processen. GZ3 membrankompressor tilbyder forskellige kombinationer af indløbstryk, udløbstryk og gasgennemstrømning, så udstyret kan vælges omkring den faktiske proces i stedet for omkring en enkelt standarddrift. Sortimentet omfatter kompakte enheder til relativt små gasmængder samt konfigurationer med større flow, mens flere modeller er beregnet til betydelige trykstigninger. Dette gør GZ3-serien anvendelig til gasforstærkning, tryksætning og overførselsopgaver, hvor gasrens renhed og kontrolleret kompression er vigtige.

Produktmodeller og hovedparametre

Valg af det rigtige tryk og flowområde

Valg af en GZ3 membrankompressor kræver, at modellen matches til både den påkrævede gasstrøm og indgangs- og afgangstrykket. Modelnummeret alene giver ikke nok information til at afgøre, om en konfiguration passer til en bestemt proces.

Til applikationer med sugetryk tæt på atmosfærisk tryk dækker modeller som GZ3-20/13, GZ3-25/7, GZ3-30/12 og GZ3-40/10 forskellige gasstrømningskrav ved relativt lave afgangstryk.

Når indgangsgassen allerede er under tryk, ændres det nødvendige kompressionsforhold. Eksempelvis opererer GZ3-45/0,5-10 med et indløbstryk på 0,05 MPa og et afgangstryk på 1,0 MPa, mens GZ3-50/16-150 håndterer et indløbstryk på 1,6 MPa og et afgangstryk på 14,7 MPa.

Til applikationer med højere tryk kan indløbet allerede være på flere MPa. GZ3-40/70-450 er specificeret til et sugetryk på 7,0 MPa og et udstødningstryk på 44,1 MPa. GZ3-90/100-340 fungerer fra 9,8 MPa ved indløbet til 33,3 MPa ved udløbet.

Disse eksempler illustrerer, hvorfor strømningshastigheden ikke bør betragtes isoleret. Indløbstryk, måludledningstryk og den nødvendige gaskapacitet skal evalueres sammen for at identificere en passende konfiguration.

Behandle data for at bekræfte før bestilling

Før du specificerer en GZ3 membrankompressor, skal du angive de faktiske driftsbetingelser og proceskrav. Disse oplysninger hjælper med at bestemme den passende model og konfiguration, herunder:

Fra Jinding Workshop til Jobsite

For industrielt udstyr er levering en del af udstyrsforsyningen snarere end en eftertanke. Efter at kompressoren er færdiggjort og klargjort til forsendelse, håndteres enheden i henhold til dens dimensioner og vægt, sikres til transport og lastes til levering til kundens sted.

For oversøiske projekter skal det endelige paknings- og transportarrangement bekræftes i henhold til kompressorkonfigurationen, forsendelsesruten og destinationskravene.

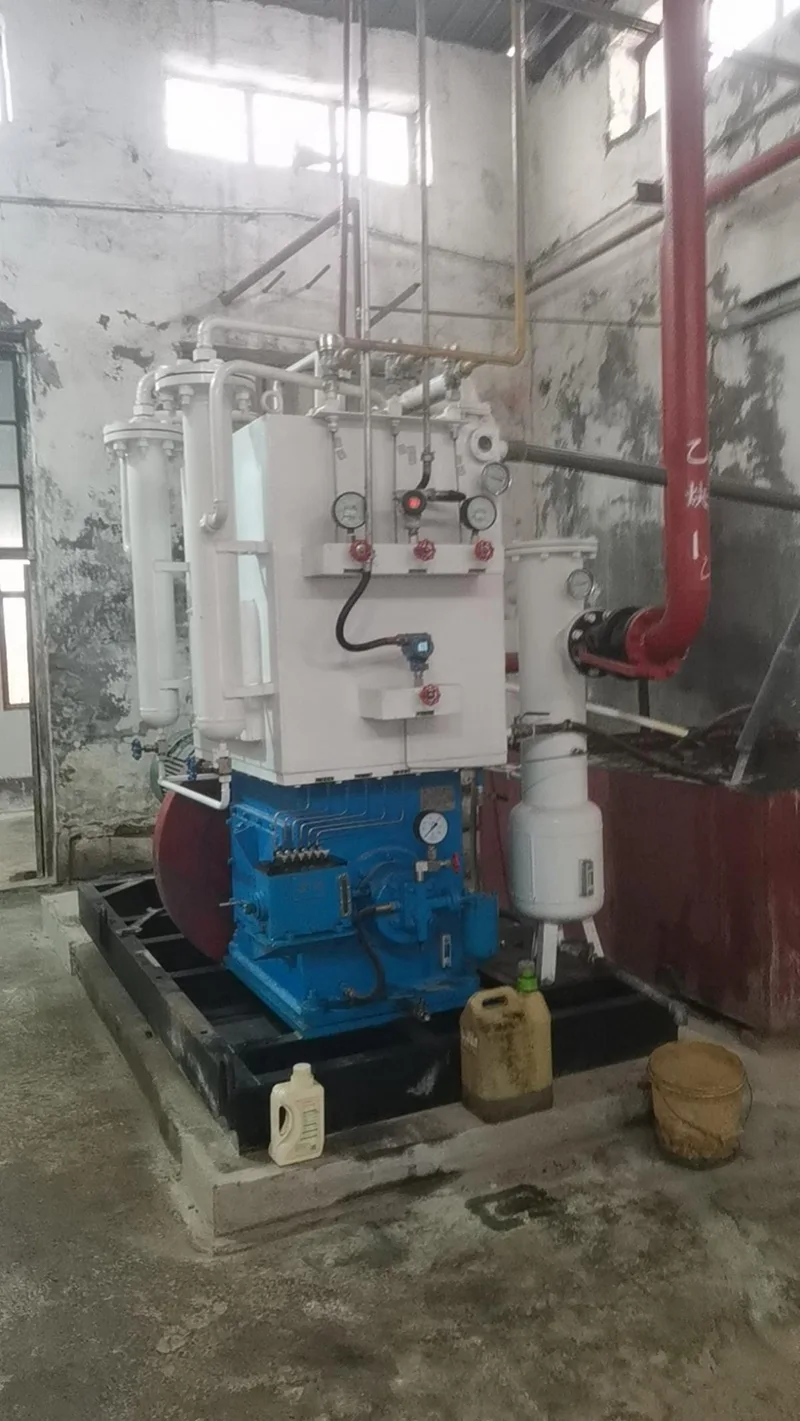

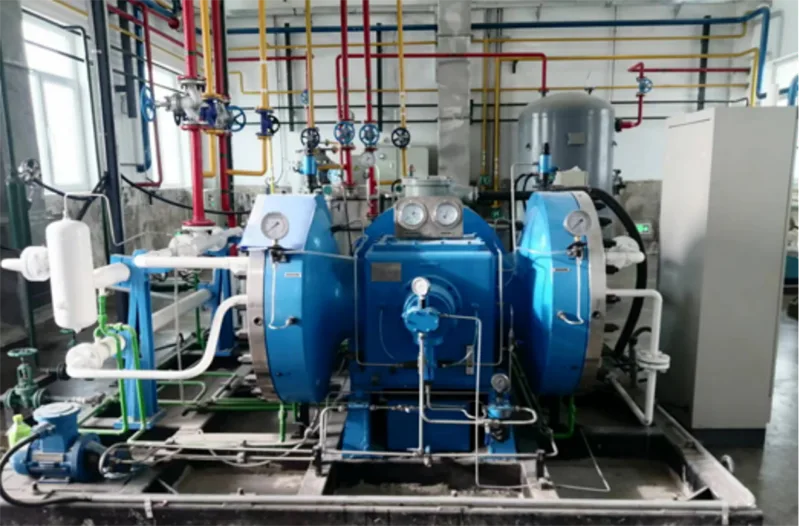

Hvor GZ3 bruges

GZ3 membrankompressor kan overvejes til gassystemer, der involverer:

· Gaskompression med høj renhed

·Specialgasforsyningssystemer

· Tryksætning af inert gas

· Sjælden og værdifuld gashåndtering

·Kemisk procesgas

·Petrokemiske gassystemer

· Brandfarlig og eksplosiv gastjeneste

· Håndtering af giftig gas

·ætsende gaskompression

·Højtryksgasudstyr

·Laboratorie- og gastestsystemer

FAQ

1. Hvilke strømningshastigheder er tilgængelige i GZ3-serien?

De medfølgende modeller spænder fra 12 til 240 Nm³/t. Der er også en 60–90 Nm³/h rækkeviddekonfiguration angivet som GZ3-60～90/7～10-60.

2. Hvad er det maksimale afgangstryk for de anførte GZ3-modeller?

Det højeste listede udstødningstryk er 44,1 MPa for GZ3-40/70-450. GZ3-12/36-410 når 40,2 MPa.

3. Kan GZ3 arbejde med en trykgaskilde?

Ja. Flere modeller har tryksugeforhold. GZ3-90/100-340 er for eksempel specificeret med 9,8 MPa sugetryk.

4. Er GZ3 egnet, når gassen skal forblive fri for kompressorolie?

Membranen adskiller gaskammeret fra oliesystemet, hvilket forhindrer direkte kontakt mellem den komprimerede gas og smøreolie.

5. Hvordan vælger jeg mellem en højflow- og højtryks-GZ3-model?

Start med det nødvendige gasflow, og sammenlign derefter det faktiske sugetryk og det nødvendige udstødningstryk. En høj-flow-applikation ved en lille trykstigning er en anden kompressordrift end en lav-flow-applikation, der kræver titusinder af MPa ved udløbet.

6. Hvad skal jeg sende til Jinding for et GZ3-tilbud?

Angiv gasnavn og sammensætning, flowhastighed, sugetryk og temperatur, påkrævet udstødningstryk, driftsforhold og eventuelle særlige krav vedrørende renhed, materialer, tætning eller håndtering af farlige gasser. Jinding kan derefter bestemme den passende GZ3-konfiguration.
