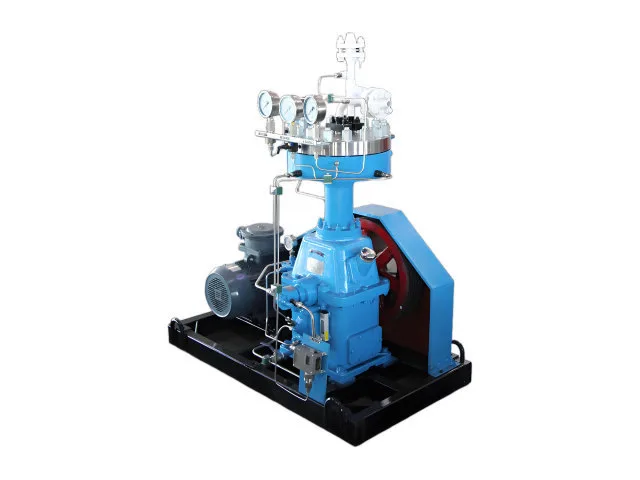

GZ1 membrankompressor

En membran adskiller kompressionskammeret fra hydraulik- og smøresystemet inde i GZ1 membrankompressoren. Gas komprimeres af membranens bevægelse snarere end af et stempel, der opererer direkte i gaskammeret, som holder olie ude af gasbanen. Som en et-trins kompressor er GZ1 tilgængelig i konfigurationer, der spænder fra lav-flow højtryk service til højere flow applikationer med moderate trykforhold. Valget er baseret på den faktiske kombination af gasflow, sugetryk, udstødningstryk, temperatur og gasegenskaber.

Produktmodel og hovedparametre

Hvilke gaskompressionsproblemer kan GZ1 løse?

Forhindring af oliekontakt med den komprimerede gas

For gassystemer med høj renhed kan det være vigtigere at opretholde gasrens renhed end blot at nå det krævede afgangstryk. GZ1 bruger en membran til at adskille gaskammeret fra hydraulik- og smøresektionerne. Den komprimerede gas forbliver derfor på gassiden af ​​membranen i stedet for at passere gennem et oliesmurt kompressionskammer.

Denne konfiguration er nyttig, hvor olieoverførsel kan påvirke gaskvaliteten, downstream-udstyr eller selve processen.

Højt tryk ved relativt lavt gasflow

Nogle gassystemer kræver en væsentlig trykstigning uden at kræve en stor gasgennemstrømning. GZ1-konfigurationer dækker denne type opgaver, herunder modeller som GZ1-3/10-160, GZ1-5/13-200 og GZ1-20/10-500.

GZ1-20/10–500 er for eksempel specificeret til 20 Nm³/h med 1 MPa sugetryk og 49 MPa udstødningstryk. Valg af model afhænger stadig af de faktiske gasegenskaber og driftsbetingelser.

Matching af forskellige opstrøms trykforhold

GZ1-serien er ikke begrænset til atmosfærisk tryksugning. Tilgængelige modeller inkluderer indløbstryk fra lavtryksforhold til gaskilder med betydeligt tryk, inklusive konfigurationer på 1,0, 1,3, 3,0, 5,0, 13,0 og 14,0 MPa.

Dette giver ingeniører flere muligheder, når de skal integrere kompressoren med en eksisterende gasforsyning, lagerbeholder eller proceslinje.

Håndtering af særlige og farlige gasser

Gasser med høj renhed, inaktive gasser, brandfarlige og eksplosive gasser, giftige gasser og andre specielle gasser kræver passende tætning, materialer og driftskontrol. Membrankompressionsprincippet giver et lukket gaskammer og adskiller gassen fra smøresystemet.

For specielle medier skal gassammensætningen og fysiske og kemiske egenskaber gennemgås, før kompressorkonfigurationen bekræftes. Materialekompatibilitet og driftsbetingelser er en del af udvælgelsesprocessen.

Valg af kompressor omkring den faktiske proces

En kompressormodel kan ikke vælges nøjagtigt ud fra flowhastighed alene. To systemer med samme gasflow kan kræve helt forskellige kompressorkonfigurationer, hvis deres sugetryk, afgangstryk, gassammensætning eller driftstemperatur er forskellig.

Jinding kan evaluere de komplette driftsdata og anbefale en passende GZ1-konfiguration baseret på den nødvendige gasstrøm og trykforhold.

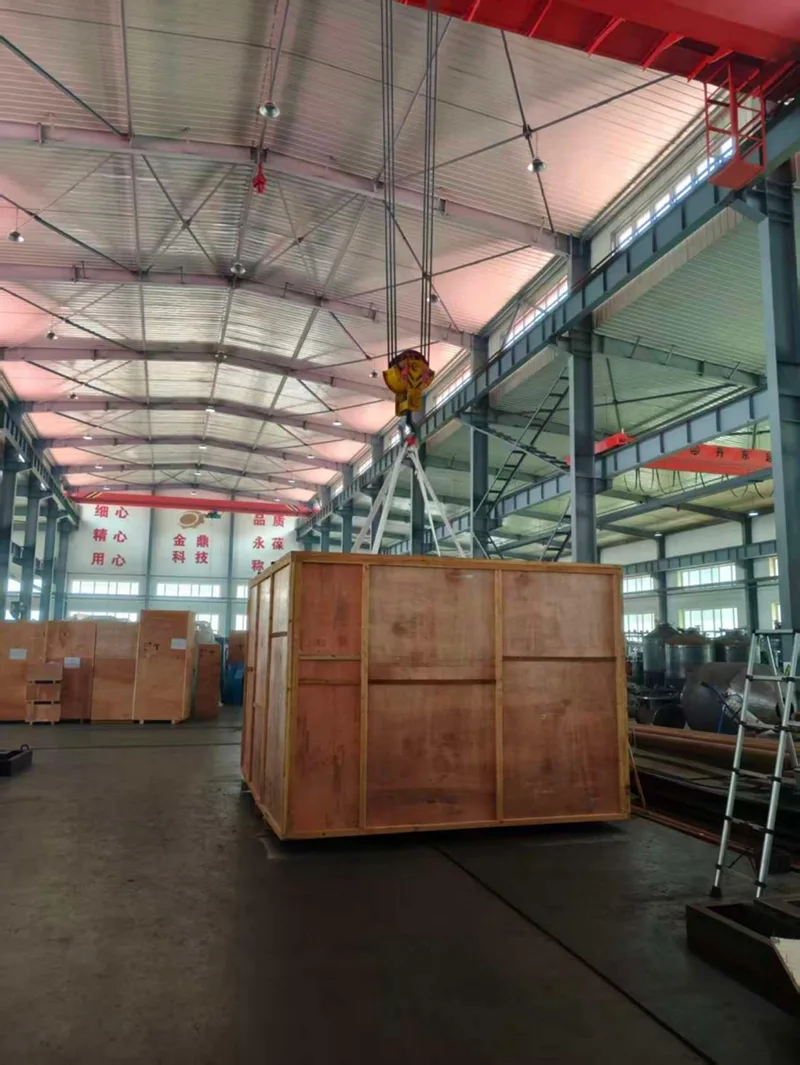

Pakning, lastning og levering

Jinding håndterer klargøring og levering af membrankompressorer i henhold til udstyrskonfiguration og transportkrav. Før afsendelse er kompressoren klargjort til lastning, og udstyrsarrangementet kontrolleres i forhold til forsendelseskravene.

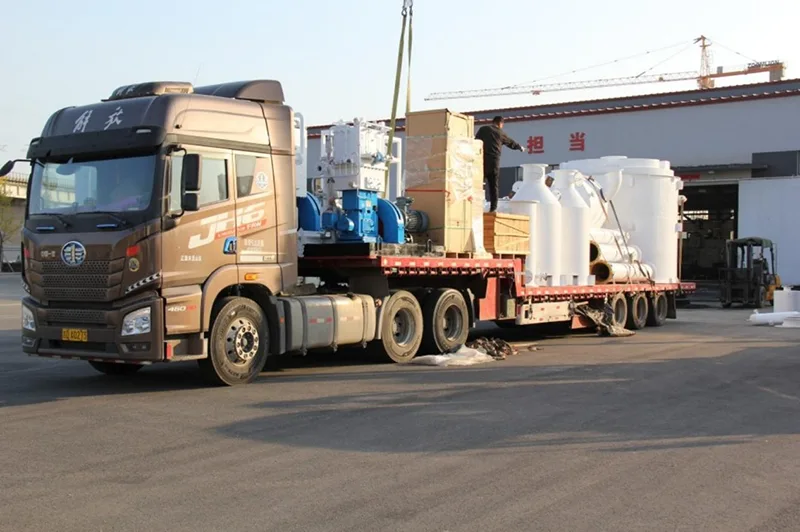

For større industrielle kompressorenheder kræver lastning og transport passende løftearrangementer og sikker positionering under transport. Leveringsprocessen kan koordineres i henhold til udstyrsdimensioner, destination og kundekrav.

FAQ

1. Hvilke gasser kan GZ1 membrankompressoren komprimere?

GZ1-konfigurationer kan bruges til gasser med høj renhed, inerte gasser, brændbare og eksplosive gasser, giftige gasser og andre specielle gasser. Den faktiske gassammensætning skal gennemgås, før der vælges materialer og kompressorkonfiguration.

2. Hvad er det maksimale udstødningstryk for GZ1-serien?

Blandt de medfølgende modeller når GZ1-20/10–500 et udstødningstryk på 49 MPa. Andre modeller dækker forskellige trykområder, så den passende model bør vælges i henhold til de nødvendige flow- og indløbsforhold.

3. Kan GZ1 komprimere gasser med høj renhed uden olieforurening?

Membranen adskiller gaskammeret fra hydraulik- og smøredelen, så den komprimerede gas normalt ikke kommer i direkte kontakt med smøreolie. Dette gør konfigurationen velegnet til mange gasapplikationer med høj renhed.

4. Kan GZ1 bruges til brandfarlige eller giftige gasser?

Ja, GZ1-serien kan konfigureres til udvalgte brændbare, eksplosive og giftige gasapplikationer. Fordi gasegenskaberne varierer betydeligt, bør gassammensætning, driftstryk, temperatur og relevante fysiske og kemiske data angives før valget.

5. Hvordan vælger jeg den rigtige GZ1-model?

Start med den nødvendige flowhastighed, sugetryk og udstødningstryk. Gassammensætning, indløbstemperatur og driftskrav er også vigtige. Jinding kan derefter matche disse forhold med de tilgængelige GZ1-konfigurationer.

6. Hvilke oplysninger skal jeg give, når jeg anmoder om et GZ1-tilbud?

Angiv venligst indgangstryk og temperatur, påkrævet udstødningstryk, volumetrisk flowhastighed, komprimeret medium og driftskrav. For specielle gasser angives gassammensætningen og relevante fysiske og kemiske egenskaber, så kompressorkonfigurationen kan evalueres korrekt.
