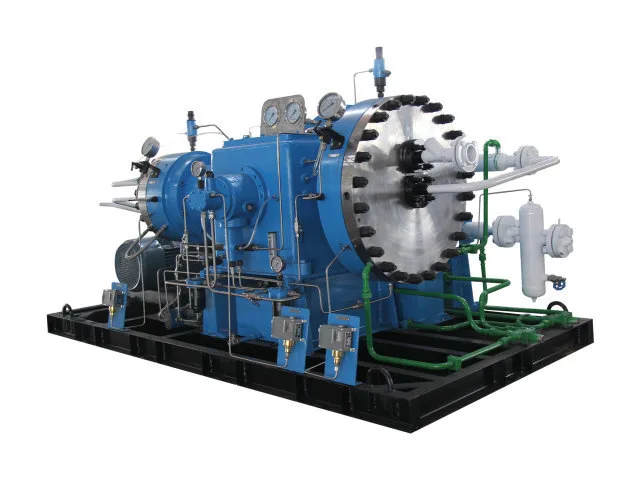

Industriel gaskompression er ikke altid et spørgsmål om blot at øge trykket. I mange projekter skal kompressoren fungere mellem et eksisterende procestryk og et specifikt nedstrømstryk, samtidig med at den opretholder en påkrævet strømningshastighed og rummer egenskaberne af selve gassen. Jinding GD3 membrankompressor er udviklet til denne type opgaver. Serien inkluderer konfigurationer, der opererer fra meget lave sugetryk til højere indløbstryk, hvilket gør det muligt at bruge den til gastrykforøgelse, procesgasoverførsel, højtrykskompression og udvalgte gaspåfyldningsapplikationer.
Produktsortimentet dækker en bred flowkapacitet, hvilket gør GD3 velegnet til applikationer ud over kompression i lille laboratorieskala, mens den stadig giver gasseparationsfordele forbundet med membranteknologi. Afhængigt af den valgte konfiguration kan kompressoren håndtere relativt lavt volumen højtryksopgaver såvel som industrigasapplikationer med højere flow.
|
Model |
Komprimeret medium |
Volumetrisk flowhastighed |
Sugetryk |
Udstødningstryk |
Hastighed |
Overordnede dimensioner |
Vægt |
Elektrisk motor |
|
|
Effekt (kW) |
Spænding (V) |
||||||||
|
GD3-60/11 |
Gasser med høj renhed, inaktive gasser, brændbare og eksplosive gasser, giftige gasser og andre specielle gasser |
60 |
1atm |
1.1 |
400-430 |
3100×1800×1850 |
2.85 |
30 |
≈380 |
|
GD3-75/5 |
75 |
1atm |
0.5 |
2.85 |
18.5 |
||||
|
GD3-80/0,1-5 |
80 |
0.01 |
0.5 |
2.85 |
18.5 |
||||
|
GD3-80/0,1-13 |
80 |
0.01 |
1.3 |
2.85 |
22 |
||||
|
GD3-100/6 |
100 |
1atm |
0.6 |
2.85 |
22 |
||||
|
GD3-100/0,1-5 |
100 |
0.01 |
0.5 |
2.85 |
22 |
||||
|
GD3-80～100/0.1～0.4-5 |
80-100 |
0,01–0,04 |
0.5 |
2.85 |
22 |
||||
|
GD3-110/0,5-6 |
110 |
0.05 |
0.6 |
2.85 |
22 |
||||
|
GD3-130/0,5-3,5 |
130 |
0.05 |
0.35 |
2.85 |
15 |
||||
|
GD3-145/0,5-6 |
145 |
0.05 |
0.6 |
2.85 |
18.5 |
||||
|
GD3-260/1-5 |
260 |
0.1 |
0.5 |
2.85 |
22 |
||||
|
GD3-180/3-15 |
180 |
0.3 |
1.5 |
2.85 |
30 |
||||
|
GD3-400/7-25 |
400 |
0.7 |
2.5 |
3 |
37 |
||||
|
GD3-500/7-16 |
500 |
0.7 |
1.6 |
3 |
37 |
||||
|
GD3-20/200 |
20 |
1atm |
19.6 |
2.75 |
18.5 |
||||
|
GD3-20/160 |
20 |
1atm |
15.7 |
2.65 |
15 |
||||
|
GD3-30/25 |
30 |
1atm |
2.5 |
2.65 |
15 |
||||
|
GD3-30/160 |
30 |
1atm |
15.7 |
2.75 |
22 |
||||
|
GD3-30/1~160 |
30 |
0.1 |
15.7 |
2.75 |
18.5 |
||||
|
GD3-35/20 |
35 |
1atm |
2 |
2.65 |
15 |
||||
|
GD3-35/140 |
35 |
1atm |
13.7 |
2.75 |
18.5 |
||||
|
GD3-40/25 |
40 |
1atm |
2.5 |
2.65 |
15 |
||||
|
GD3-40/1~45 |
40 |
0.1 |
4.5 |
2.75 |
22 |
||||
|
GD3-40/100 |
40 |
1atm |
10 |
2.75 |
22 |
||||
|
GD3-40/1-160 |
40 |
0.1 |
15.7 |
2.75 |
30 |
||||
|
GD3-45/-0,2～5 |
45 |
-0.02 |
0.5 |
2.75 |
18.5 |
||||
|
GD3-45/30 |
45 |
1atm |
3.0 |
2.65 |
18.5 |
||||
|
GD3-55/20~350 |
55 |
2 |
34.3 |
2.75 |
30 |
||||
|
GD3-55/2~150 |
55 |
0.2 |
14.7 |
2.75 |
30 |
||||
|
GD3-60/0,5-25 |
60 |
0.05 |
2.5 |
2.65 |
18.5 |
||||
|
GD3-60/1~25 |
60 |
0.1 |
2.5 |
2.65 |
15 |
||||
|
GD3-80/1~25 |
80 |
0.1 |
2.5 |
2.75 |
18.5 |
||||
|
GD3-80/13-200 |
80 |
1.3 |
19.6 |
2.75 |
30 |
||||
|
GD3-80/0,4-30 |
80 |
0.04 |
3 |
2.75 |
22 |
||||
|
GD3-40～90/1～4-100 |
40-90 |
0,1–0,4 |
9.8 |
2.65 |
30 |
||||
|
GD3-100/4~45 |
100 |
0.4 |
4.5 |
2.65 |
15 |
||||
|
GD3-100/8-130 |
100 |
0.8 |
12.7 |
2.75 |
30 |
||||
|
GD3-100/50~150 |
100 |
5 |
14.7 |
2.75 |
37 |
||||
|
GD3-100/13-200 |
100 |
1.3 |
19.6 |
2.75 |
37 |
||||
|
GD3-120/12-160 |
120 |
1.2 |
15.7 |
2.75 |
37 |
||||
|
GD3-100/9-220 |
100 |
0.9 |
21.6 |
2.75 |
37 |
||||
|
GD3-70～140/1～4-45 |
70-140 |
0,1–0,4 |
4.5 |
2.75 |
30 |
||||
|
GD3-160/20-160 |
160 |
2.0 |
15.7 |
2.75 |
45 |
||||
|
GD3-170/5-50 |
170 |
0.5 |
5 |
2.65 |
37 |
||||
|
GD3-80～200/1～4-45 |
200 |
1~4 |
4.5 |
2.75 |
30 |
||||
|
GD3-120/10~160 |
120 |
1 |
15.7 |
2.75 |
30 |
||||
|
GD3-60/12-160 |
60 |
1.2 |
15.7 |
3.1 |
22 |
||||
|
GD3-70/35-360 |
70 |
3.5 |
35.3 |
3.1 |
37 |
||||
|
GD3-120/35-225 |
120 |
3.5 |
22.1 |
3.1 |
37 |
||||
|
GD3-120/50-360 |
120 |
5.0 |
35.3 |
3.1 |
30 |
||||
|
GD3-140/25-160 |
140 |
2.5 |
15.7 |
3.1 |
30 |
||||
|
GD3-200/5-25 |
200 |
0.5 |
2.5 |
2.75 |
30 |
||||
|
GD3-220/50-160 |
220 |
5.0 |
15.7 |
3.1 |
37 |
||||
|
GD3-250/7,5-36 |
250 |
0.75 |
3.6 |
3 |
37 |
||||
GD3 membrankompressoren bruger en metalmembran til at adskille procesgassen fra det hydrauliske drivsystem. Dette design minimerer risikoen for forurening fra smøreolie og understøtter den kontrollerede kompression af specialgasser med specifikke krav til renhed, tætning og materialekompatibilitet.
GD3-serien kan konfigureres til forskellige indløbs- og afgangstrykforhold. Afhængigt af den valgte konfiguration kan applikationer omfatte gaskompression fra lave indløbstryk, trykforøgelse mellem procestrin og overførsel af gas fra lagersystemer til højttryksudstyr. Det nødvendige trykforhold, gasstrømningshastighed og mediets egenskaber er nøglefaktorer for at bestemme den passende konfiguration.
Udstyrsvalg bør baseres på de komplette driftsbetingelser, herunder indløbstryk, måludledningstryk, flowkapacitet, gassammensætning og driftscyklus, snarere end maksimalt udløbstryk alene. Disse parametre hjælper med at etablere en konfiguration, der passer til den specifikke applikation.
Før afsendelse er kompressoren og dens komponenter klargjort til forsendelse med emballage valgt i henhold til udstyrsdimensioner, vægt og transportkrav. Passende beskyttelsesforanstaltninger hjælper med at reducere risikoen for skader under håndtering og transport.
Forsendelsesarrangementer kan planlægges i henhold til destination, leveringsplan og fragtspecifikationer. Afhængigt af udstyret og ruten kan tilgængelige muligheder omfatte søfragt, jernbanefragt eller andre passende transportmetoder. Overdimensionerede eller tunge enheder kan kræve dedikerede last- og transportarrangementer.
Jinding koordinerer eksportemballage og leveringsdetaljer i henhold til de aftalte ordrekrav. Projektspecifikke arrangementer kan omfatte forsendelsesmærker, emballagespecifikationer og koordinering med kundens udpegede speditør.
Den endelige pakke- og transportplan bekræftes under ordrebehandling baseret på den valgte GD3-model, forsendelsesdestination og gældende logistikkrav.
GD3-serien kan konfigureres til gasser med høj renhed, inerte gasser, brændbare og eksplosive gasser, giftige gasser og andre specialgasser. Den endelige konfiguration afhænger af det komprimerede mediums egenskaber og projektets driftsbetingelser.
GD3 produktsortimentet dækker en bred vifte af suge- og afgangstryk. Afhængigt af den valgte model inkluderer de anførte konfigurationer meget lave indløbstryk og afgangstryk på op til ca. 35,3 MPa.
Repræsentative GD3-modeller dækker flowkapaciteter fra ca. 20 Nm³/h til 500 Nm³/h. Den passende kapacitet bør vælges i henhold til det nødvendige procesflow og driftsbetingelser.
Ja. Mange GD3-konfigurationer er designet til at øge gastrykket fra et eksisterende indløbstryk til et højere proces- eller lagertryk. Det nødvendige sugetryk og udløbstryk skal stilles til rådighed for teknisk valg.
Membranen adskiller procesgassen fra det hydrauliske drev og smøresystem. Under normal drift kommer procesgassen ikke direkte i kontakt med smøreolie i kompressionskammeret.
Angiv venligst gasmediet, gassammensætning eller renhed, sugetryk, påkrævet afgangstryk og påkrævet strømningshastighed. Driftstimer, installationsforhold, kølekrav og elektriske krav kan også hjælpe Jindings ingeniører med at anbefale en passende konfiguration.
Ja. GD3-serien kan konfigureres i henhold til kravene til komprimeret gas og projektdrift. Tekniske valg kan omfatte justeringer baseret på tryk, flow, gasegenskaber og installationsforhold.
