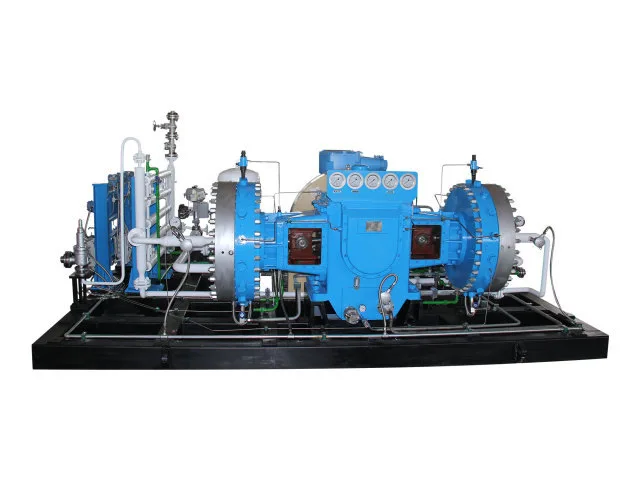

GD4 membrankompressor

I modsætning til konventionelle kompressionssystemer, hvor gassen kan arbejde tæt på smurte mekaniske komponenter, bruger GD4 membrankompressoren hydraulisk tryk til at drive membranen, mens den holder det komprimerede medium inde i et forseglet gaskammer dannet af membranen og cylinderhovedet. Denne struktur gør GD4 velegnet til applikationer, hvor gasforurening, lækagekontrol og medium kompatibilitet skal tages i betragtning ved valg af udstyr. Jinding konfigurerer hver kompressor baseret på indsugningstryk og temperatur, påkrævet udstødningstryk, volumetrisk flowhastighed, gassammensætning og specifikke driftskrav, hvilket giver en mere applikationsorienteret løsning til industrielle gaskompressionsprojekter.

Arbejdsprincip

GD4 membrankompressoren bruger et motordrevet mekanisk og hydraulisk system til at generere den nødvendige bevægelse til gaskompression.

Under drift driver den elektriske motor krumtapakslen gennem et remskivesystem. Krumtapakslen overfører bevægelse gennem plejlstangen, hvilket får stemplet inde i oliecylinderen til at bevæge sig i en frem- og tilbagegående lineær bevægelse. Når stemplet bevæger sig, forskydes hydraulikolie og overfører trykket til membranen.

Membranen bevæger sig derefter frem og tilbage mellem gassiden og hydraulikoliesiden. Under påvirkning af suge- og afgangsventilerne fuldender hver membrancyklus gasindtags-, kompressions- og udledningsprocessen.

Under sugeslaget øger membranens bevægelse volumenet af gaskammeret, hvilket tillader det komprimerede medium at komme ind gennem indsugningsventilen. Når membranen bevæger sig i den modsatte retning, falder kammervolumenet, og gastrykket stiger. Når trykket når den nødvendige udledningstilstand, åbner udstødningsventilen, og den komprimerede gas udledes.

Hydrauliksystemet omfatter også en oliekompensationsfunktion. Under normal drift kan en lille mængde olie vende tilbage fra oliecylinderen til olietanken gennem det indre mellemrum mellem bevægelige komponenter. Den kompenserende oliepumpe efterfylder den hydrauliske olie, der kræves til membranbevægelse under sugeprocessen.

Den tilførte oliemængde er lidt større end den mængde, der går tabt ved normal intern lækage. Overskydende olie returneres derefter gennem trykreguleringssystemet, hvilket hjælper med at opretholde de nødvendige hydrauliske forhold under kompressordrift.

Egnede industrier og kunder

Certificeringer og kvalitetssikring

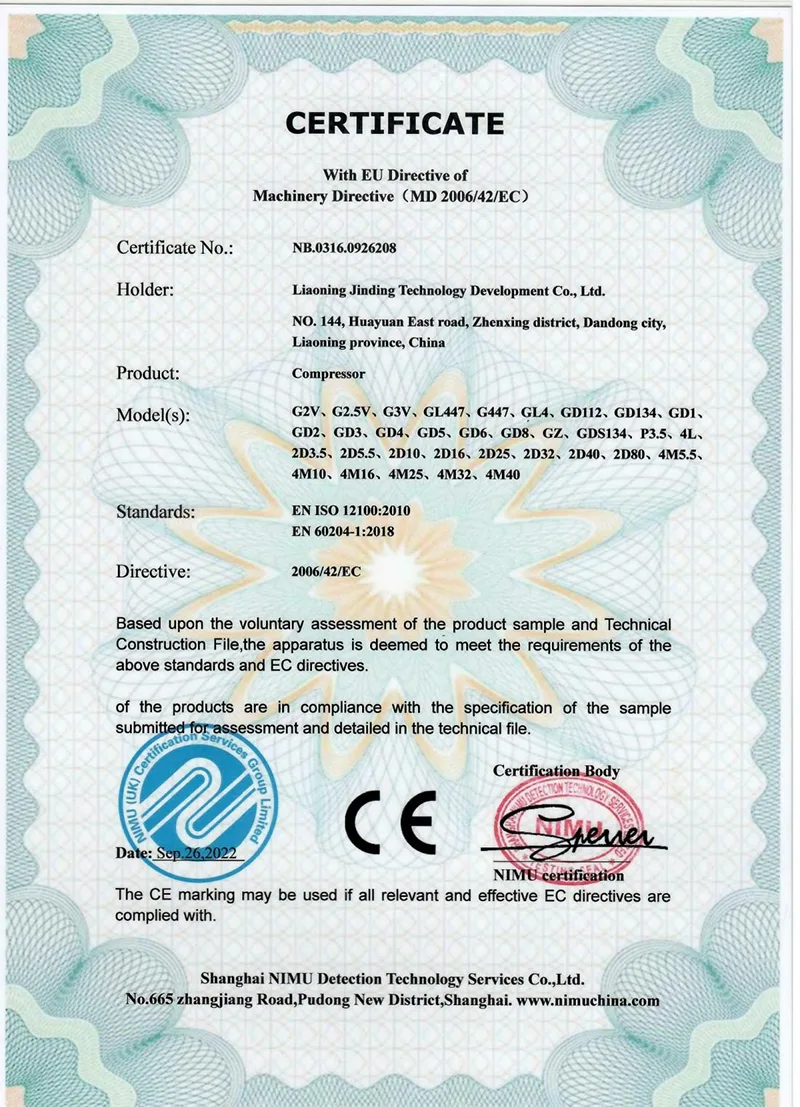

CE-certificering

GD4 membrankompressoren er forsynet med relevante produktoverholdelsesbetragtninger på internationale markeder. CE-certificering er en del af Jindings kvalifikations- og certificeringssystem for produkter og projekter, der kræver relevant markedsadgangsdokumentation.

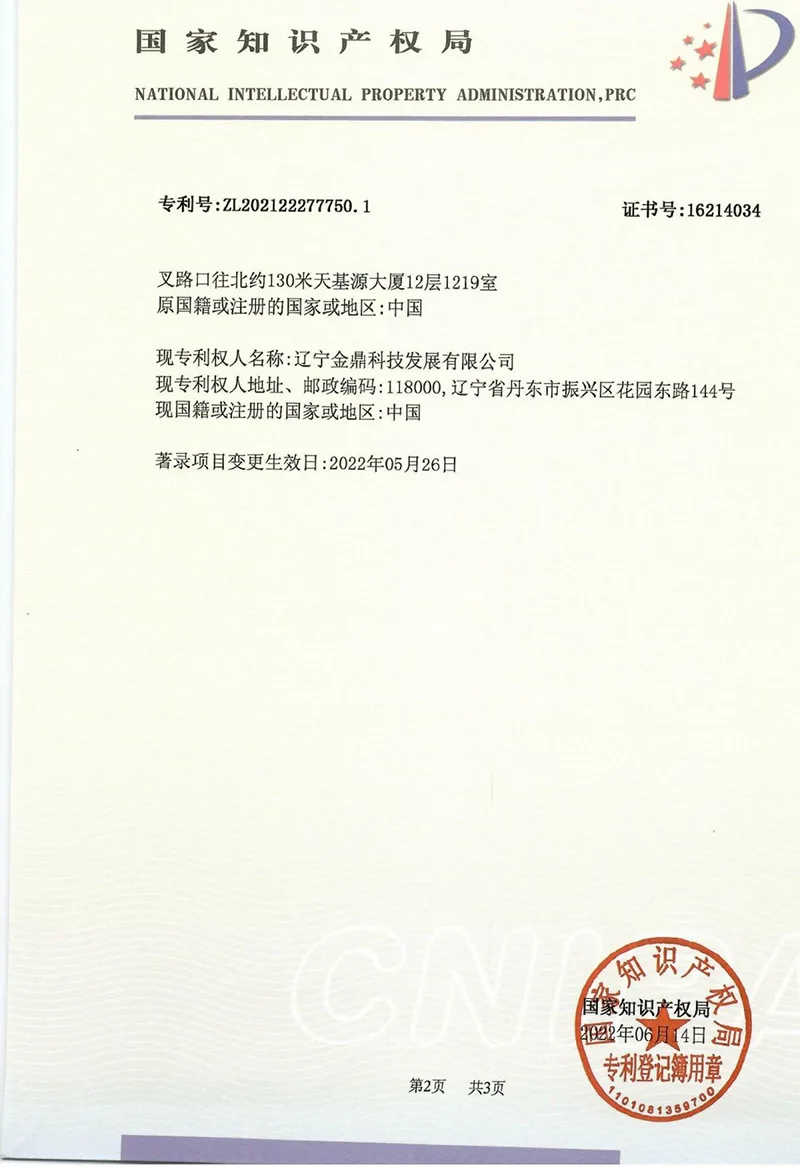

Patenteret teknologi

Jinding har udviklet kompressor- og udstyrsteknologier understøttet af patenterede tekniske resultater. Kontinuerlig produktudvikling og ingeniørerfaring bidrager til design og fremstilling af membrankompressionsudstyr til forskellige industrielle gasapplikationer.

Teknisk udvikling er integreret med udstyrsfremstilling og projektkrav, hvilket gør det muligt at udvikle kompressorkonfigurationer omkring faktiske driftsforhold i stedet for kun at stole på standardiserede specifikationer.

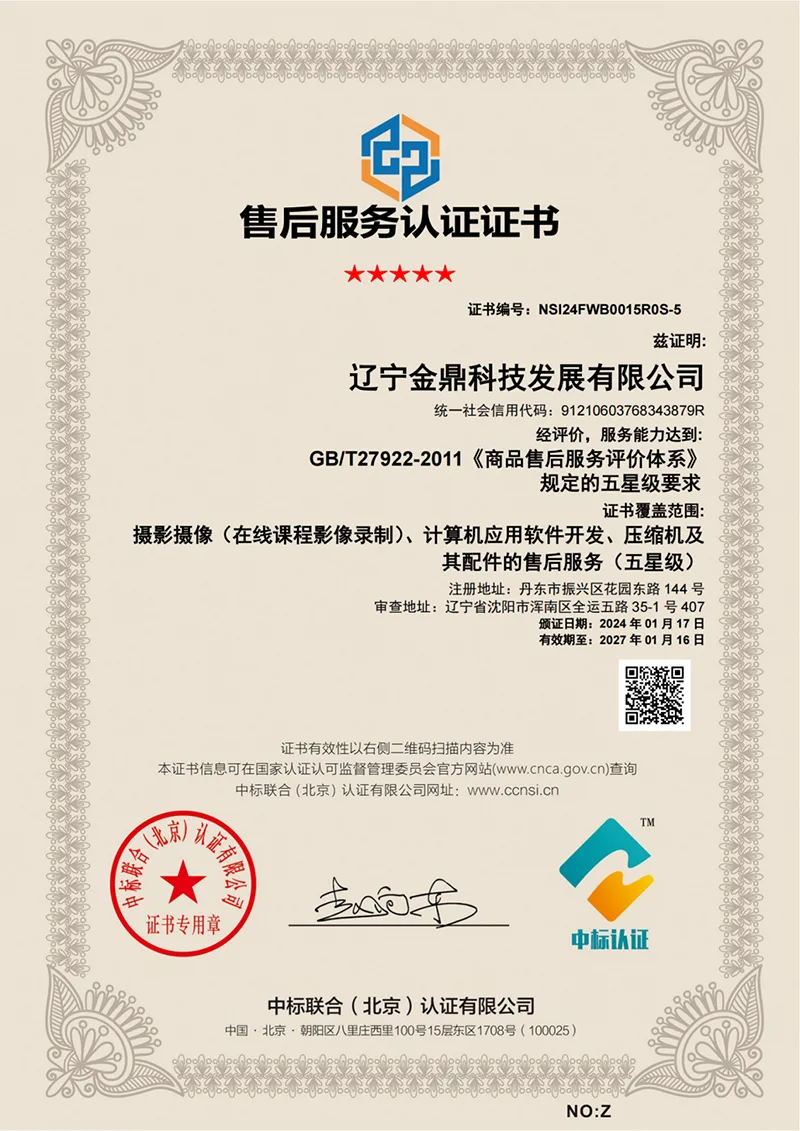

Femstjernet eftersalgsservicecertificering

Jinding har en femstjernet eftersalgsservicecertificering, hvilket afspejler dets etablerede servicesystem for industriudstyrskunder.

Teknisk support kan omfatte valg af udstyr, ingeniørrådgivning, installations- og idriftsættelsesvejledning, drifts- og vedligeholdelsestræning, fjernsupport, teknisk service på stedet, inspektion, vedligeholdelse, reparation og reservedelssupport i henhold til projekt- og servicekrav.

For industrielle købere handler kompressorindkøb ikke kun om selve udstyret. Teknisk support under installation og drift kan også påvirke den langsigtede projektydelse. Jinding yder servicesupport gennem hele udstyrets livscyklus i henhold til de gældende produkt- og kontraktvilkår.

Ofte stillede spørgsmål

Hvilke gasser kan GD4 membrankompressoren komprimere?

GD4-serien kan konfigureres til gasser med høj renhed, inaktive gasser, brændbare og eksplosive gasser, giftige gasser og andre specielle gasser. Egnetheden af ​​en specifik kompressorkonfiguration afhænger af det komprimerede mediums egenskaber og driftsbetingelserne.

Kommer den komprimerede gas i kontakt med smøreolie?

Der sker ingen direkte kontakt mellem procesgassen og hydraulikoliesystemet inde i kompressionskammeret. Membranen adskiller det komprimerede medium fra oliesiden af ​​kompressoren.

Hvilke oplysninger kræves, før du vælger en membrankompressor?

Kunder skal oplyse det komprimerede medium, indsugningstryk, indsugningstemperatur, krævet afgangstryk og krævet volumetrisk flowhastighed. For særlige gasser bør der også gives oplysninger om gassammensætning og relevante fysiske og kemiske egenskaber.

Hvordan virker GD4?

Motoren driver krumtapakslen og stempelsystemet, som genererer hydraulisk tryk inde i oliecylinderen. Det hydrauliske tryk bevæger membranen frem og tilbage og fuldender gentagne gasindtags-, kompressions- og udledningscyklusser gennem suge- og udstødningsventilerne.

Hvilken kølemetode bruger GD4-serien?

Standardkølemetoden specificeret for denne konfiguration er cirkulerende vandkøling. Det endelige kølearrangement skal bekræftes i henhold til den valgte kompressor og projektkrav.

Hvad er standard arbejdsspænding?

Den specificerede arbejdsspænding er 380V. Elektriske krav kan bekræftes ved teknisk udvælgelse til projekter med forskellige installationsforhold.

Er GD4 membrankompressoren velegnet til giftige eller brandfarlige gasser?

GD4-serien kan konfigureres til brandfarlige, eksplosive, giftige og andre specielle gasser. Det komprimerede medium og dets egenskaber bør dog angives før udstyrsvalg, så kompressorkonfigurationen kan evalueres til den påtænkte anvendelse.
