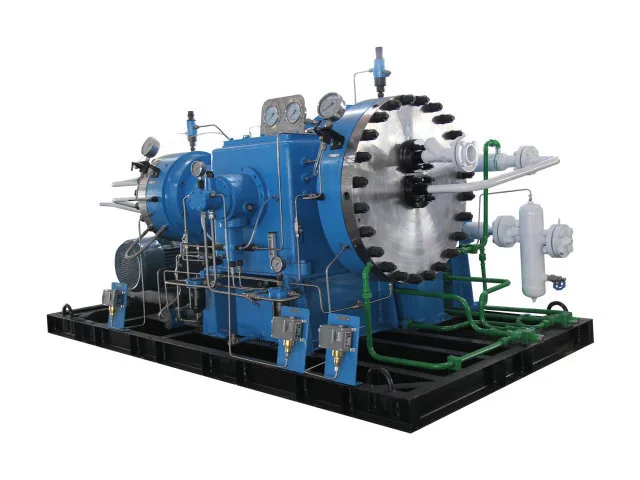

Vores GD3-membrankompressor er udviklet til projekter, hvor krav til gasflow og tryk kan variere betydeligt fra den ene applikation til den anden. De tilgængelige konfigurationer dækker atmosfæriske og tryksatte sugeforhold, mens udvalgte modeller opererer ved afgangstryk over 15 MPa og op til 35,3 MPa. I stedet for at begrænse rækkevidden til én fast trykklasse, giver GD3 ingeniører flere kombinationer af flow, indløbstryk og udløbstryk for at matche det faktiske proceskrav. For projektforespørgsler kan den passende model bestemmes ud fra den nødvendige gaskapacitet og trykforhold i stedet for alene ud fra strømningshastigheden.
|
Model |
Komprimeret medium |
Volumetrisk flowhastighed |
Sugetryk |
Udstødningstryk |
Hastighed |
Overordnede dimensioner |
Vægt |
Elektrisk motor |
|
|
Effekt (kW) |
Spænding (V) |
||||||||
|
GD3-60/11 |
Gasser med høj renhed, inaktive gasser, brændbare og eksplosive gasser, giftige gasser og andre specielle gasser |
60 |
1atm |
1.1 |
400-430 |
3100×1800×1850 |
2.85 |
30 |
≈380 |
|
GD3-75/5 |
75 |
1atm |
0.5 |
2.85 |
18.5 |
||||
|
GD3-80/0,1-5 |
80 |
0.01 |
0.5 |
2.85 |
18.5 |
||||
|
GD3-80/0,1-13 |
80 |
0.01 |
1.3 |
2.85 |
22 |
||||
|
GD3-100/6 |
100 |
1atm |
0.6 |
2.85 |
22 |
||||
|
GD3-100/0,1-5 |
100 |
0.01 |
0.5 |
2.85 |
22 |
||||
|
GD3-80～100/0.1～0.4-5 |
80-100 |
0,01–0,04 |
0.5 |
2.85 |
22 |
||||
|
GD3-110/0,5-6 |
110 |
0.05 |
0.6 |
2.85 |
22 |
||||
|
GD3-130/0,5-3,5 |
130 |
0.05 |
0.35 |
2.85 |
15 |
||||
|
GD3-145/0,5-6 |
145 |
0.05 |
0.6 |
2.85 |
18.5 |
||||
|
GD3-260/1-5 |
260 |
0.1 |
0.5 |
2.85 |
22 |
||||
|
GD3-180/3-15 |
180 |
0.3 |
1.5 |
2.85 |
30 |
||||
|
GD3-400/7-25 |
400 |
0.7 |
2.5 |
3 |
37 |
||||
|
GD3-500/7-16 |
500 |
0.7 |
1.6 |
3 |
37 |
||||
|
GD3-20/200 |
20 |
1atm |
19.6 |
2.75 |
18.5 |
||||
|
GD3-20/160 |
20 |
1atm |
15.7 |
2.65 |
15 |
||||
|
GD3-30/25 |
30 |
1atm |
2.5 |
2.65 |
15 |
||||
|
GD3-30/160 |
30 |
1atm |
15.7 |
2.75 |
22 |
||||
|
GD3-30/1~160 |
30 |
0.1 |
15.7 |
2.75 |
18.5 |
||||
|
GD3-35/20 |
35 |
1atm |
2 |
2.65 |
15 |
||||
|
GD3-35/140 |
35 |
1atm |
13.7 |
2.75 |
18.5 |
||||
|
GD3-40/25 |
40 |
1atm |
2.5 |
2.65 |
15 |
||||
|
GD3-40/1~45 |
40 |
0.1 |
4.5 |
2.75 |
22 |
||||
|
GD3-40/100 |
40 |
1atm |
10 |
2.75 |
22 |
||||
|
GD3-40/1-160 |
40 |
0.1 |
15.7 |
2.75 |
30 |
||||
|
GD3-45/-0,2～5 |
45 |
-0.02 |
0.5 |
2.75 |
18.5 |
||||
|
GD3-45/30 |
45 |
1atm |
3.0 |
2.65 |
18.5 |
||||
|
GD3-55/20~350 |
55 |
2 |
34.3 |
2.75 |
30 |
||||
|
GD3-55/2~150 |
55 |
0.2 |
14.7 |
2.75 |
30 |
||||
|
GD3-60/0,5-25 |
60 |
0.05 |
2.5 |
2.65 |
18.5 |
||||
|
GD3-60/1~25 |
60 |
0.1 |
2.5 |
2.65 |
15 |
||||
|
GD3-80/1~25 |
80 |
0.1 |
2.5 |
2.75 |
18.5 |
||||
|
GD3-80/13-200 |
80 |
1.3 |
19.6 |
2.75 |
30 |
||||
|
GD3-80/0,4-30 |
80 |
0.04 |
3 |
2.75 |
22 |
||||
|
GD3-40～90/1～4-100 |
40-90 |
0,1–0,4 |
9.8 |
2.65 |
30 |
||||
|
GD3-100/4~45 |
100 |
0.4 |
4.5 |
2.65 |
15 |
||||
|
GD3-100/8-130 |
100 |
0.8 |
12.7 |
2.75 |
30 |
||||
|
GD3-100/50~150 |
100 |
5 |
14.7 |
2.75 |
37 |
||||
|
GD3-100/13-200 |
100 |
1.3 |
19.6 |
2.75 |
37 |
||||
|
GD3-120/12-160 |
120 |
1.2 |
15.7 |
2.75 |
37 |
||||
|
GD3-100/9-220 |
100 |
0.9 |
21.6 |
2.75 |
37 |
||||
|
GD3-70～140/1～4-45 |
70-140 |
0,1–0,4 |
4.5 |
2.75 |
30 |
||||
|
GD3-160/20-160 |
160 |
2.0 |
15.7 |
2.75 |
45 |
||||
|
GD3-170/5-50 |
170 |
0.5 |
5 |
2.65 |
37 |
||||
|
GD3-80～200/1～4-45 |
200 |
1~4 |
4.5 |
2.75 |
30 |
||||
|
GD3-120/10~160 |
120 |
1 |
15.7 |
2.75 |
30 |
||||
|
GD3-60/12-160 |
60 |
1.2 |
15.7 |
3.1 |
22 |
||||
|
GD3-70/35-360 |
70 |
3.5 |
35.3 |
3.1 |
37 |
||||
|
GD3-120/35-225 |
120 |
3.5 |
22.1 |
3.1 |
37 |
||||
|
GD3-120/50-360 |
120 |
5.0 |
35.3 |
3.1 |
30 |
||||
|
GD3-140/25-160 |
140 |
2.5 |
15.7 |
3.1 |
30 |
||||
|
GD3-200/5-25 |
200 |
0.5 |
2.5 |
2.75 |
30 |
||||
|
GD3-220/50-160 |
220 |
5.0 |
15.7 |
3.1 |
37 |
||||
|
GD3-250/7,5-36 |
250 |
0.75 |
3.6 |
3 |
37 |
||||
GD3 membrankompressor kan overvejes til industrielle gasapplikationer, hvor processen kræver kontrolleret kompression på tværs af forskellige trykniveauer.
Potentielle anvendelsesområder omfatter:
Det brede modelprogram gør det muligt at overveje kompressoren til gasforstærkning, overførsel og kompressionsopgaver med højere tryk, hvor det påkrævede driftspunkt falder inden for de tilgængelige GD3-konfigurationer.
Konfigurationer, der dækker både lavt og højt sugetryk, kan evalueres til procesgasopgaver, hvor trykforholdene varierer mellem systemerne.
Den medfølgende GD3-60/11-konfiguration opregner gasser med høj renhed blandt dets anvendelige medier sammen med inerte, brændbare og eksplosive, giftige og andre specielle gasser.
Hvor gassen har særlige krav til renhed, sikkerhed eller materialekompatibilitet, bør den endelige kompressorkonfiguration vurderes i forhold til den faktiske gassammensætning og driftsbetingelser i stedet for udelukkende at vælges fra modelnavnet.
Projektspecifikke membrankompressorkonfigurationer kræver koordineret konstruktion, fremstilling og teknisk support. Jinding evaluerer applikationskrav under udstyrsvalg og fører dem gennem fremstillings- og teststadierne for at understøtte projektimplementering.
Baseret i Dandong, Liaoning, Kina, integrerer Jinding bearbejdning, montage, svejsning, maling, test, R&D og kundeservice i sin primære produktionsbase. Faciliteterne omfatter mere end 100 bearbejdnings- og testmaskiner, et 6.000 m² bearbejdnings- og montageværksted, et 3.000 m² svejse- og malerværksted og et 2.600 m² stort R&D- og kundeservicecenter.
Tekniske tjenester dækker udstyrsvalg, teknisk rådgivning, ingeniørdesign, fremstilling og levering, installation og idriftsættelse, drifts- og vedligeholdelsestræning, fjern- og teknisk support på stedet, inspektion, reparation og levering af reservedele.
Til GD3 membrankompressorprojekter hjælper denne integrerede support med at forbinde den indledende tekniske evaluering med levering af udstyr og efterfølgende service. Applikationsdata kan informere konfigurationsbeslutninger, mens fremstilling, test og teknisk assistance understøtter udstyret gennem installation og drift.
Den medfølgende GD3-modelliste dækker gasstrømme fra 20 til 500 Nm³/t. Det nøjagtige tilgængelige flow afhænger af den valgte kombination af suge- og udstødningstryk.
Flere konfigurationer når 15 MPa eller derover. Eksempler inkluderer GD3-20/160 ved 15,7 MPa, GD3-30/160 ved 15,7 MPa, GD3-55/2 ~ 150 ved 14,7 MPa, GD3-80/13 ~ 200 ved 19,6 MPa og GD2-1200/GD21200/GD21200/GD21200.
Ja. Flere listede modeller bruger 1 atm sugetryk, inklusive GD3-60/11, GD3-75/5, GD3-100/6, GD3-20/200, GD3-20/160, GD3-30/160 og flere andre konfigurationer.
Sugetryk er en af de vigtigste valgparametre. Udvalget omfatter atmosfærisk sugning, lave positive tryk såsom 0,01-0,1 MPa, højere sugetryk såsom 1,2-2,0 MPa og konfigurationer op til 5,0 MPa. Den påkrævede sugetilstand bør derfor tilvejebringes sammen med måludstødningstrykket og flowhastigheden.
Den medfølgende GD3-60/11-specifikation angiver højrente gasser, inaktive gasser, brændbare og eksplosive gasser, giftige gasser og andre specialgasser. For en specifik gas skal de endelige fugtede materialer, tætninger og konfiguration bekræftes i forhold til gassammensætningen og driftsbetingelserne.
De medfølgende GD3-modeller viser motoreffekter på 15, 18,5, 22, 30, 37 og 45 kW. Det aktuelle motorvalg afhænger af kompressorens konfiguration og driftspunkt.
Det højeste udstødningstryk i de leverede modeldata er 35,3 MPa, der vises på GD3-70/35-360 og GD3-120/50-360.
Hvis du kender den nødvendige gasstrøm og trykforhold, kan Jinding hjælpe med at indsnævre GD3-området til en passende kompressorkonfiguration.
Send gasmediet, flowhastighed, sugetryk, udstødningstryk og driftskrav til Jinding for teknisk gennemgang, modelvalg og tilbud.
Jinding — Membrankompressorfabrik til industrielle gaskompressionsprojekter.
