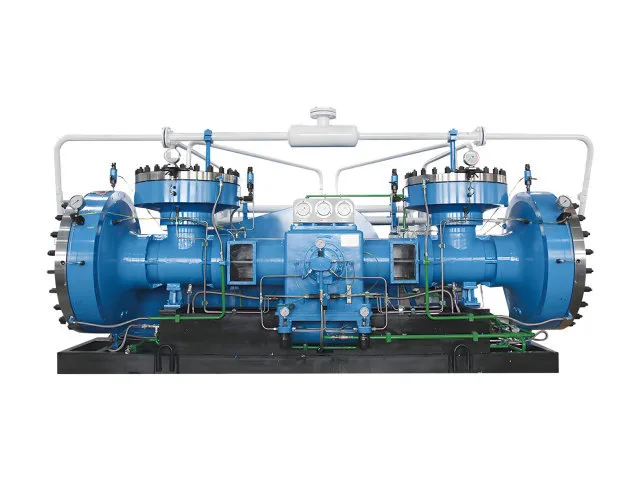

Gasadskillelse er en vigtig overvejelse ved komprimering af højrente eller specielle gasser. I D-membrankompressoren adskiller en membran procesgassen fra hydraulik- og smøresiden af kompressoren. Gaskompression finder sted gennem membranens bevægelse snarere end gennem direkte stempelkontakt med gaskammeret, hvilket hjælper med at forhindre direkte kontakt mellem procesgassen og smøreolie.
Det vigtigste strukturelle træk ved en membrankompressor er adskillelsen mellem den komprimerede gas og det hydrauliske drivsystem.
I en konventionel stempelkompressor fungerer stemplet direkte inde i gascylinderen. En membrankompressor tager en anden tilgang. Membranen danner en barriere mellem gaskammeret og den hydrauliske side. Membranen bevæger sig under hydraulisk drev og overfører kompressionsbevægelsen til gassen uden at kræve direkte kontakt mellem procesgassen og smøresystemet.
Dette arrangement er særligt relevant, når gassen, der komprimeres, skal holdes adskilt fra olie- eller hydrauliksystemet.
D-membrankompressoren bruger et to-trins kompressionsarrangement. I stedet for at påføre den fuldstændige trykstigning i ét kompressionstrin, passerer gassen gennem to kompressionstrin. Dette arrangement gør det muligt for de tilgængelige modeller at dække forskellige kombinationer af indløbstryk, udløbstryk og gasflow.
|
Model |
Indløbstryk MPa(G) |
Udtag tryk MPa(G) |
Nominel volumetrisk flowhastighed (Nm3/h) |
Magt (KW) |
Hastighed (r/min) |
Dimension L*B*H(mm) |
|
GD-1000/15-220 |
1.5 |
22 |
1000 |
185 |
420 |
6800*3900*2300 |
|
GD-670/12-220 |
1.2 |
22 |
670 |
160 |
420 |
6800*3900*2300 |
|
GD-400/3-220 |
0.3 |
22 |
400 |
185 |
420 |
6500*4200*2500 |
|
GD-2710/9.6-16 |
0.4 |
13.5 |
2710 |
132 |
420 |
5000*3700*2500 |
|
GD-649/5,5-28 |
0.55 |
2.8 |
649 |
75 |
420 |
4500*3000*2000 |
|
GD-350/0,5-3 |
0.2 |
4.5 |
200 |
55 |
420 |
4500*3000*1800 |
|
GD-180/15 |
Atmosfærisk tryk |
1.5 |
180 |
45 |
420 |
5000*3450*2500 |
|
GD-667/1,25-6 |
0,125 |
0,6 |
667 |
75 |
420 |
4200*3400*2500 |
|
GD-120/0,35-10 |
0,035 |
1.0 |
120 |
37 |
420 |
5070*3210*2500 |
|
GD-313/1-20 |
0,1 |
2.0 |
313 |
75 |
423 |
6800*3200*3700 |
|
GD-150/1,5-19 |
0,15 |
1.9 |
150 |
37 |
420 |
3040*2700*1540 |
|
GD-43/0,5-18,5 |
0,05 |
1,85 |
43 |
18.5 |
420 |
3100*2500*2200 |
|
GD-75/4 |
Atmosfærisk tryk |
0,4 |
75 |
18.5 |
415 |
3040*2700*1470 |
|
GD-30/160 |
Atmosfærisk tryk |
16 |
30 |
22 |
410 |
2800*1400*1400 |
|
GD-50/9-150 |
0,9 |
15 |
50 |
15 |
400 |
2500*1300*1300 |
|
GD-10/20 |
Atmosfærisk tryk |
2.0 |
10 |
7.5 |
410 |
2800*1800*1600 |
|
GD-50/4-60 |
0,4 |
6,0 |
50 |
18.5 |
410 |
2900*1800*1600 |
|
GD-25/30-210 |
3.0 |
21 |
25 |
11 |
500 |
2000*1280*1500 |
|
GD-20/5-150 |
0,5 |
15 |
20 |
11 |
500 |
1600*900*1400 |
D-membrankompressoren kan konfigureres til flere kategorier af industrielle og specielle gasser:
Gasser med høj renhed
Inerte gasser
Brandfarlige og eksplosive gasser
Giftige gasser
Andre specielle gasser
Den er designet til at komprimere høj renhed, inaktive, brændbare, eksplosive, giftige og andre specialgasser på tværs af forskellige strømningshastigheder og trykkrav.
En membran adskiller procesgaskammeret fra hydraulik- og smøresystemet, hvilket minimerer risikoen for direkte kontakt mellem gassen og smøreolien.
Procesgassen isoleres fra hydraulik- og smøresiden af membranen. Derfor er udstyret mere præcist beskrevet som at bruge membransepareret gaskompression frem for at klassificere hele maskinen som oliefri.
Den specificerede D-serie-konfiguration bruger et to-trins kompressionsarrangement.
De anførte modeller dækker nominelle flowhastigheder fra 10 til 2.710 Nm³/h.
Udvalgte modeller i det anførte område har et maksimalt udgangstryk på 22 MPa(G).
Ja. Den angivne tekniske konfiguration bruger et cirkulerende vandkølesystem.
