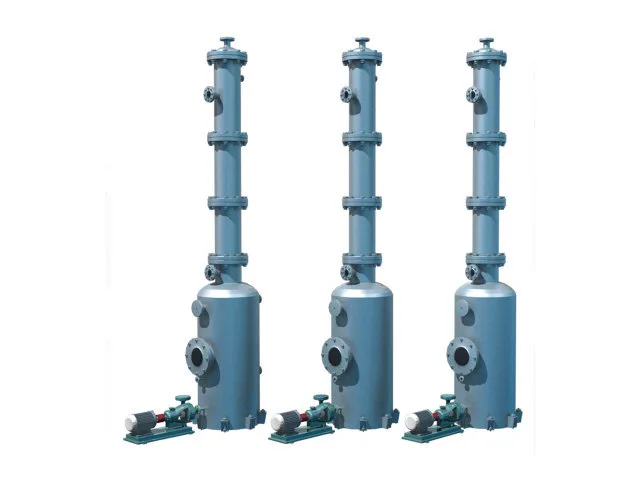

Spray-rensningsneutraliseringssystem

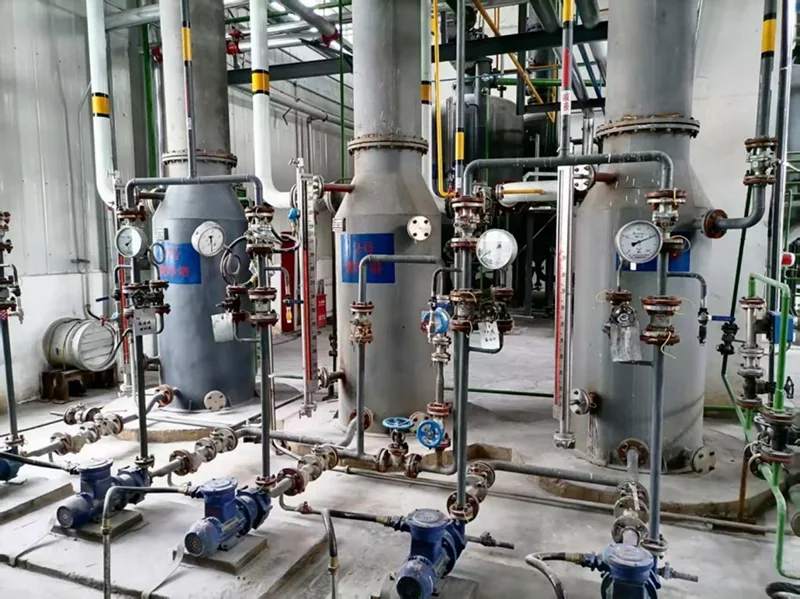

Sprayrensningsneutraliseringssystemet installeres nedstrøms for acetylengeneratoren for at rense rå acetylen før yderligere opbevaring eller kompression. I stedet for at stole på koncentreret svovlsyre som det primære rensningsmedium, bruger processen natriumhypochloritopløsning i to rensningstrin og natriumhydroxidopløsning til den endelige neutralisering. Arrangementet giver separate behandlingstrin for forskellige urenheder, mens gasrensningsprocessen holdes ved relativt lav temperatur og lavt tryk. Efter oprensning forlader den behandlede acetylen neutraliseringstårnet og kan ledes til en gasholder eller et acetylenkompressionssystem.

Acetylengasrensningsproces

Råacetylen kommer ind i det første rensetårn, hvor det bringes i kontakt med en lavkoncentreret natriumhypochloritopløsning. Dette trin begynder at fjerne urenheder, der er overført fra acetylengenereringsprocessen.

Gassen bevæger sig derefter til det andet rensetårn, hvor en højere koncentration natriumhypochloritopløsning giver yderligere rensning. Fosfin og svovlbrinte er blandt de urenheder, der er målrettet mod under skrubning af natriumhypochlorit.

Efter hypochloritbehandlingen kommer acetylenet ind i neutraliseringstårnet. Natriumhydroxidopløsning cirkuleres her for at fjerne sur tåge og neutralisere sure komponenter, der er tilbage i gasstrømmen.

Når behandlingen er afsluttet, forlader den rensede acetylen fra toppen af ​​neutraliseringstårnet og fortsætter til gasholderen eller nedstrøms kompressionsprocessen.

Væsketilberednings- og cirkulationsarrangementet er også en del af procesdesignet. Frisk natriumhypochloritopløsning tilføres først til det sekundære rensetårn. Da dens koncentration falder under drift, kan opløsningen derefter overføres til brug i det primære rensetårn. Hvert tårn bruger en cirkulationspumpe til at opretholde kontakten mellem gassen og rensevæsken.

Hvordan rensesystemet håndterer forskellige urenheder

Arrangementet med tre tårne ​​giver hvert behandlingstrin en defineret rolle.

Denne trinvise tilgang gør også bedre brug af rensevæsken. I stedet for at sende nyfremstillet hypochloritopløsning direkte til det første trin og kassere det, efter at dets koncentration er faldet, indføres opløsningen først i det sekundære rensningstrin og bruges efterfølgende i det primære trin, efterhånden som dens koncentration falder.

Fordele ved kontinuerlig acetylenproduktion

Lav temperatur, lavt tryk drift

Oprensningsprocessen fungerer under relativt milde temperatur- og trykforhold. Dette reducerer driftsbyrden på rensesektionen og understøtter en mere sikker håndtering af acetylengas.

Automatisk væskestyring

Spray Purification Neutralization System kan udstyres til kontinuerlig automatisk påfyldning af rensevæske og automatisk udledning af resterende væske. Dette reducerer behovet for hyppige manuelle indgreb og gør udstyret velegnet til kontinuerlige produktionslinjer.

Lavere koncentration af rensevæske efter brug

Efter service kan natriumhypochloritopløsningen nå en meget lav koncentration, hvor pH-værdien nærmer sig neutrale forhold. Afhængig af anlæggets proces- og miljøstyringskrav kan væsken genbruges eller håndteres som en del af anlæggets etablerede behandlingssystem.

Lavere rensningsomkostninger

Natriumhypochlorit er relativt billigt sammenlignet med traditionelle rensningsmedier til koncentreret svovlsyre. For anlæg i kontinuerlig drift kan valget af rensekemi derfor have en direkte effekt på driftsomkostninger og krav til væskestyring.

Renere gas til nedstrøms kompression

Neutraliseringstrinnet fjerner sur tåge og hjælper med at forhindre sure eller alkaliske komponenter i at blive transporteret ind i det nedstrøms gassystem. Renere acetylen, der kommer ind i kompressoren, kan hjælpe med at reducere indvirkningen af ​​ætsende eller reaktive forurenende stoffer på kompressorens komponenter og levetid.

Hvem dette system passer til

Spray Purification Neutralization System er primært relevant til projekter, hvor acetylen genereres fra calciumcarbid og skal renses før opbevaring, påfyldning eller kompression. Typiske indkøbssituationer omfatter:

·Acetylenproduktionsanlæg, der kræver en dedikeret oprensningssektion efter generatoren.

·Industrielle gasproducenter, der producerer acetylen til kommerciel forsyning.

·Calciumcarbidacetylenanlæg opgraderer eller udvider deres gasrensningsproces.

·Acetylenpåfyldnings- og distributionsfaciliteter, hvor renset gas efterfølgende komprimeres eller opbevares.

·Anlæg med acetylenkompressorer nedstrøms, hvor fjernelse af syretåge og andre forurenende stoffer er vigtig før kompression.

·Eksisterende anlæg, der gennemgår svovlsyrerensning, især hvor en natriumhypochlorit-baseret oprensningsproces overvejes som et alternativ.

FAQ

1. Hvilke urenheder kan Spray Purification Neutralization System fjerne fra rå acetylen?

Natriumhypochlorit-rensningstrinene bruges til at fjerne urenheder såsom fosfin og svovlbrinte. Det følgende natriumhydroxidneutraliseringstrin behandler sur tåge og andre sure komponenter, der er tilbage i gassen.

2. Hvorfor bruger systemet to rensetårne ​​med natriumhypochlorit?

Totrinsarrangementet gør det muligt at bruge forskellige opløsningskoncentrationer på forskellige punkter i oprensningsprocessen. En højere koncentrationsopløsning anvendes i det sekundære rensetårn, mens den lavere koncentrationsopløsning efterfølgende anvendes i det primære tårn.

3. Hvorfor tilføres frisk natriumhypochloritopløsning til det andet tårn først?

Det sekundære tårn kræver en opløsning med højere koncentration til sin rensningspligt. Da opløsningskoncentrationen falder under drift, kan den flyttes til det primære tårn til videre brug, hvilket gør en bedre udnyttelse af rensevæsken.

4. Hvad er neutraliseringstårnets funktion?

Neutraliseringstårnet bruger natriumhydroxidopløsning til at fjerne syretåge og neutralisere sure komponenter, før acetylengassen forlader rensningssystemet.

5. Kan rensesystemet fungere kontinuerligt?

Ja. Systemet kan inkorporere automatisk påfyldning af rensevæske og automatisk udledning af resterende væske, hvilket understøtter kontinuerlig acetylenproduktion og reducerer manuel væskehåndteringsarbejde.

6. Hvordan gavner systemet en acetylenkompressor?

Neutraliseringstrinnet hjælper med at forhindre sure eller alkaliske komponenter i at trænge ind i nedstrøms kompressionssektionen. Renere gasforhold kan reducere forurening og korrosive virkninger på kompressorkomponenter.
