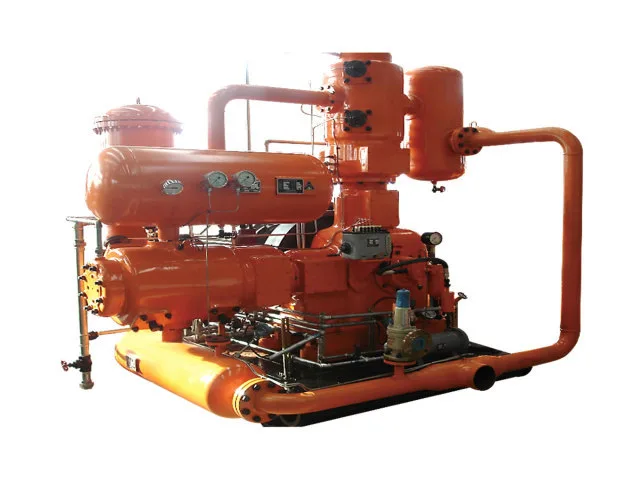

L Type stempelkompressor

L-type stempelkompressor er en stempelkompressor udviklet til petrokemisk gasservice. Dens mekaniske arrangement bruger en integreret maskinkrop, en duktilt jernkrumtapaksel og et positivt smøresystem til transmissionskomponenterne. Stemplet og krydshovedet er forbundet med en gevindstruktur.

Serien kan konfigureres til op til to kompressionstrin. Afhængigt af den valgte model og den gas, der komprimeres, kan cylinderen fungere med oliefri eller oliesmurt arrangementer.

Hvad er der inde i kompressoren?

Integreret kropsstruktur

Hovedlegemet danner den strukturelle base af kompressoren. Krumtapakslen, plejlstangsmekanismen og andre bevægelige komponenter fungerer i en integreret maskinstruktur.

Duktilt jern krumtapaksel

Krumtapakslen er fremstillet af duktilt jern og overfører motorens roterende bevægelse til den frem- og tilbagegående kompressionsmekanisme.

Transmissionssmøring

Smøresystemet betjener de mekaniske komponenter, der er involveret i kontinuerlig frem- og tilbagegående drift og udgør en del af kompressorens normale driftssystem.

Stempel- og krydshovedforbindelse

Der anvendes en gevindforbindelse mellem stemplet og krydshovedet. Dette er en del af det mekaniske arrangement, der anvendes i L-type kompressorstrukturen og understøtter samlingen af ​​de frem- og tilbagegående komponenter.

Grundlæggende designsortiment

L-type stempelkompressor er bygget inden for følgende generelle designområde:

·  Slaglængde: 180–240 mm

·  Hastighed: 420–590 r/min

·  Nominel stempelstangspænding: 42–68 kN

·  Nominel stempelstangsbelastning: 42–68 kN

·  Køreeffekt: 75–280 kW

·  Maksimale komprimeringstrin: 2

·  Hovedanvendelsesområde: Petrokemisk industri

Vigtigste tekniske parametre

Hvor bruges L-stempelkompressoren?

Brintsystemer

Kravene til hydrogenkompression kan variere afhængigt af flowhastighed, systemtryk og nedstrøms procesforhold. Kompressorvalg bør være baseret på de faktiske brintdriftsparametre.

Petrokemisk gasbehandling

Petroleumsgas, lette kulbrinter, rig gas og andre procesgasser kan kræve kompression under produktion, overførsel eller procesbehandling.

Nitrogen kompression

Nitrogen kan komprimeres til industriel procesforsyning og gasoverførsel.

Ethylen- og propylensystemer

L-type kompressoren kan overvejes til procesapplikationer, der involverer ethylen eller propylen, med forbehold for bekræftelse af den faktiske gassammensætning og driftskrav.

Industrielle gasanlæg

Den tilgængelige kapacitet og trykområde kan også understøtte industrielle gasprojekter, der kræver en stempelkompressorkonfiguration.

Produktion og teknisk support fra Jinding

Jinding har fremstillet industrielle kompressorer og acetylenproduktionsudstyr siden 1995.

Dets kompressorproduktsortiment omfatter membrankompressorer, stempelkompressorer og væskedrevne kompressorer. Virksomhedens produktionsfaciliteter dækker over bearbejdning, montage, svejsning, maling, test og teknisk udvikling.

Til L-type stempelkompressorprojekter kan Jinding yde support, der dækker udstyrsvalg, teknisk kommunikation, fremstilling og opfølgningsservice.

Ofte stillede spørgsmål

Hvilke gasser kan komprimeres af L-stempelkompressoren?

Serien er beregnet til gasser, herunder brint, nitrogen, petroleumsgas, let kulbrintegas, ethylen, propylen, rig gas og analytisk gas. Det endelige valg skal bekræftes i henhold til den faktiske gassammensætning og proceskrav.

Hvad er den største kapacitet vist i de anførte modeller?

Det største nominelle volumenflow i den medfølgende modelliste er 135 Nm³/min.

Er alle modeller oliefri?

Nej. De fleste af de anførte modeller bruger oliefri cylindersmøring, mens 4L-65/-0.4-0.7 modellen er opført med oliesmøring.

Kan kompressoren acceptere atmosfærisk trykgas?

Ja. Flere listede modeller bruger atmosfærisk tryk som indløbstilstand.

Er lavtryks- eller vakuumsugning tilgængelig?

Ja. Det medfølgende udvalg omfatter lavtrykssugeforhold og en model med et indløbstryk på -0,04 MPa(G).

Hvad er det maksimale afgangstryk i de anførte data?

Det højeste listede udgangstryk er 4,0 MPa(G).

Hvor mange kompressionstrin kan kompressoren have?

Den grundlæggende designspecifikation giver mulighed for op til to kompressionstrin.

Hvilke oplysninger er nødvendige for et tilbud?

Angiv venligst gasmediet, indgangstryk, indgangstemperatur, udgangstryk, påkrævet gasflow og eventuelle særlige driftskrav.
