GV3 membrankompressor

Ved speciel gaskompression er hovedproblemet ikke kun det nødvendige udgangstryk. Gasforurening, lækage, membrantræthed, ventilslid og hydraulisk systemstabilitet kan direkte påvirke produktionen. GV3 membrankompressor imødekommer disse driftskrav gennem membranisolering, et lukket kompressionskammer, et optimeret membranhulrum og en uafhængig oliepumpestation. Den V-formede struktur giver også et kompakt arrangement til industriel installation og vedligeholdelse.

Forseglet kompression til specielle gasapplikationer

For giftige, brændbare, eksplosive eller ætsende gasser er effektiv gasindeslutning en vigtig overvejelse ved kompressorvalg.

GV3 membrankompressoren bruger en membran mellem gaskammeret og det hydrauliske drivsystem. Topstykket og membranen danner kompressionskammeret og adskiller procesgassen fra oliecylinderen og krumtaphuset under normal drift.

Membranen fungerer som det bevægelige tætningselement mellem gas- og hydrauliksiden. Dette design hjælper med at begrænse direkte kontakt mellem procesgassen og det mekaniske drivsystem. Endeligt materialevalg og tætningsarrangementer skal vurderes i henhold til gassammensætning, driftstryk, temperatur og kemisk kompatibilitet.

Membrandesign og komponentlevetid

GV3 bruger en optimeret membranhulprofil designet til at matche membranens frem- og tilbagegående bevægelse og understøtte volumetrisk effektivitet. Kavitetsgeometrien påvirker gasstrømmen i kompressionskammeret og membranens driftsbetingelser.

Membran og gasventils levetid afhænger af de faktiske driftsforhold, herunder gassammensætning, trykforhold, temperatur, driftsfrekvens og akkumulerede driftstimer. Korrekt modelvalg, drift inden for de angivne grænser og regelmæssig vedligeholdelse er vigtige for den langsigtede ydeevne.

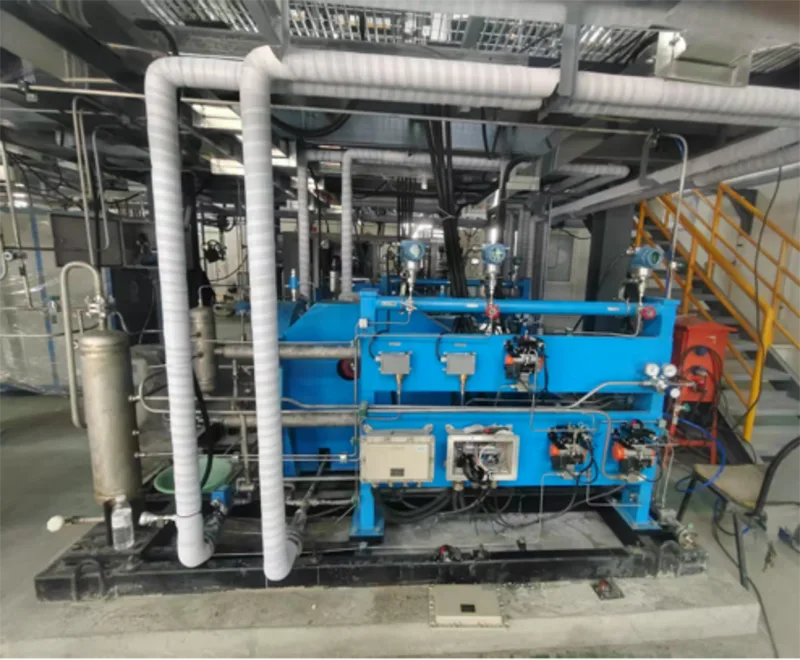

Konstruktionsdesign, installation og vedligeholdelse

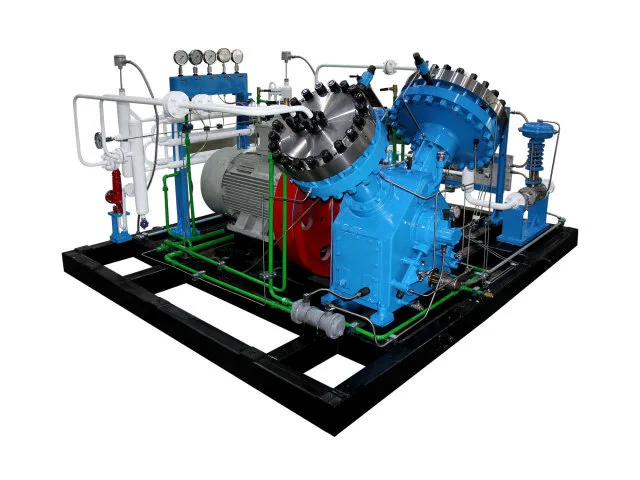

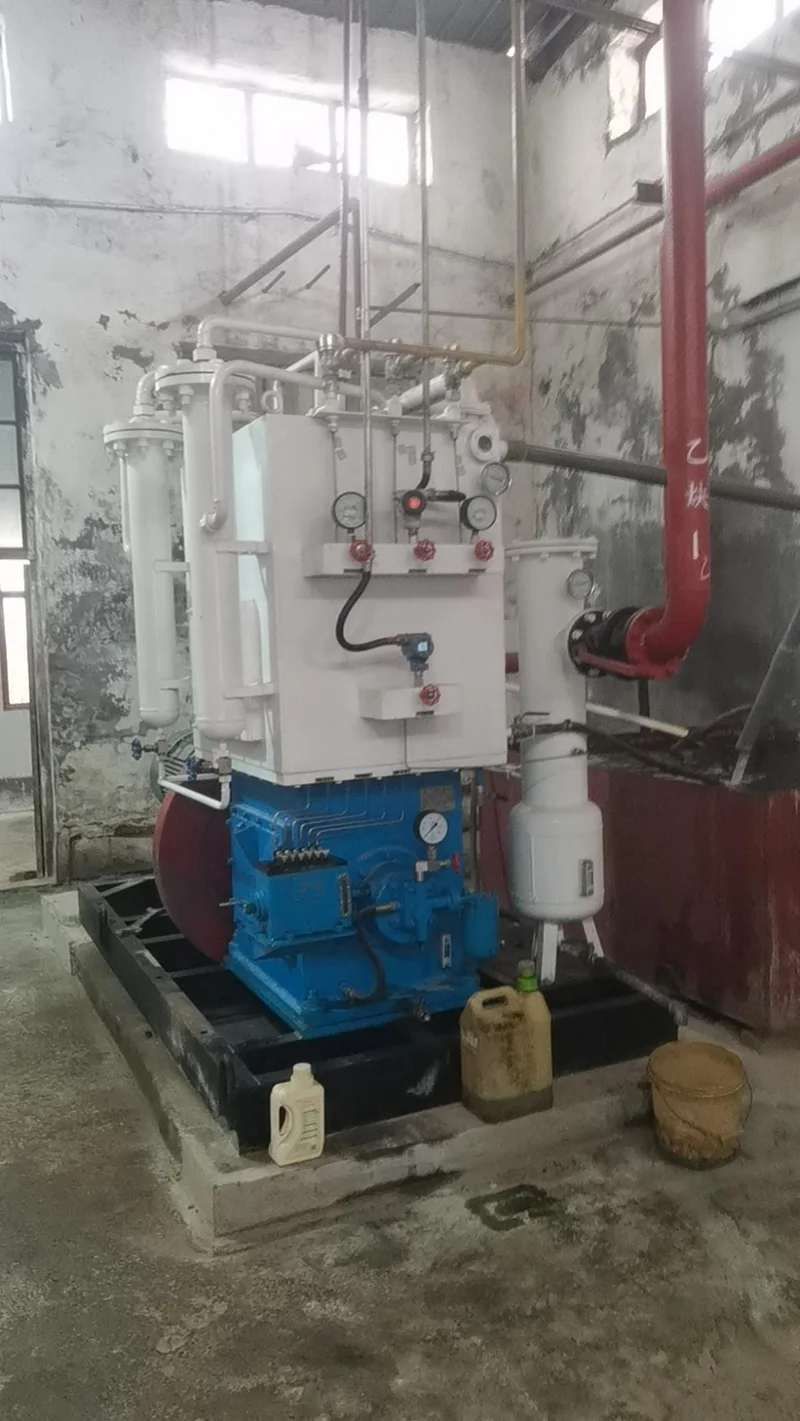

GV3 anvender et V-formet strukturelt arrangement beregnet til at give et kompakt udstyrslayout og afbalanceret mekanisk drift. Dens overordnede dimensioner og tilslutningsarrangement bør tages i betragtning, når kompressoren integreres i et industrielt gassystem.

Den hydrauliske station, gaskompressionssektionen og det mekaniske drivsystem tjener forskellige funktioner i udstyret. Dette arrangement hjælper med at organisere inspektions- og vedligeholdelsesaktiviteter, selvom adgangskravene afhænger af den specifikke konfiguration.

Før installationen skal udstyrets dimensioner, rørretning, kølevandstilslutninger, elforsyning og vedligeholdelsesafstand bekræftes. Transportadgang, fundamentkrav og driftsforhold på stedet bør også gennemgås under planlægningen af ​​layout.

Sådan fungerer GV3-membrankompressionsprocessen

Motoren driver krumtapakslen gennem transmissionsmekanismen. Krumtapakslen og plejlstangen omdanner roterende bevægelse til frem- og tilbagegående bevægelse af stemplet i oliecylinderen.

Det resulterende hydrauliske tryk overfører kraft til membranen, hvilket får den til at bevæge sig inde i gaskammeret. Under sugeslaget kommer gas ind gennem indløbsventilen. Under kompressionsslaget reducerer membranen kammervolumenet og øger gastrykket. Når de nødvendige udledningsbetingelser er nået, åbner udløbsventilen, og den komprimerede gas forlader kammeret.

Det hydrauliske oliekompensationssystem opretholder den olievolumen, der kræves til membranbevægelse i henhold til udstyrets design.

Motor → Krumtapaksel → Plejlstang → Oliecylinderstempel → Hydraulikolie → Membran → Gaskompression

GV3-konfiguration og industrielle applikationer

Følgende konfigurationsdetaljer beskriver den specificerede GV3-opsætning. Bekræft de endelige parametre i forhold til den valgte model og tekniske datablad før bestilling.

• Strukturel form: V-formet
• Kompressionsniveau: 2-trins
• Kølemetode: Cirkulerende vandkøling
• Arbejdsspænding: 380 V
• Komprimerede medier: Gasser med høj renhed, inaktive gasser, brændbare og eksplosive gasser, giftige gasser, ætsende gasser og andre specielle gasser, underlagt materialekompatibilitet og godkendte driftsbetingelser
• Trykparametre: Indsugningstryk og udstødningstryk skal specificeres for det påkrævede driftspunkt

Typiske anvendelsesområder omfatter gaskompression med høj renhed, specialgasbehandling, gasgenvinding og -genanvendelse, kemiske processystemer, laboratorie- og forskningsudstyr og energirelaterede gassystemer. Egnethed til enhver specifik gas afhænger af dens egenskaber, påkrævet flowhastighed, indløbsforhold, afgangstryk og kompressorens godkendte konfiguration.

Oplysninger, der kræves til modelvalg

Angiv følgende oplysninger for valg af model og tilbud:

1. Indsugningstryk og indsugningstemperatur
2. Nødvendigt udstødningstryk
3. Påkrævet volumetrisk flowhastighed
4. Komprimeret gasmedium
5. Driftsforhold og installationskrav
6. Gassammensætning og relevante fysiske og kemiske egenskaber, især for specielle gasser

Disse detaljer hjælper med at bestemme en passende konfiguration baseret på det komplette driftspunkt snarere end tryk eller flowhastighed alene.
