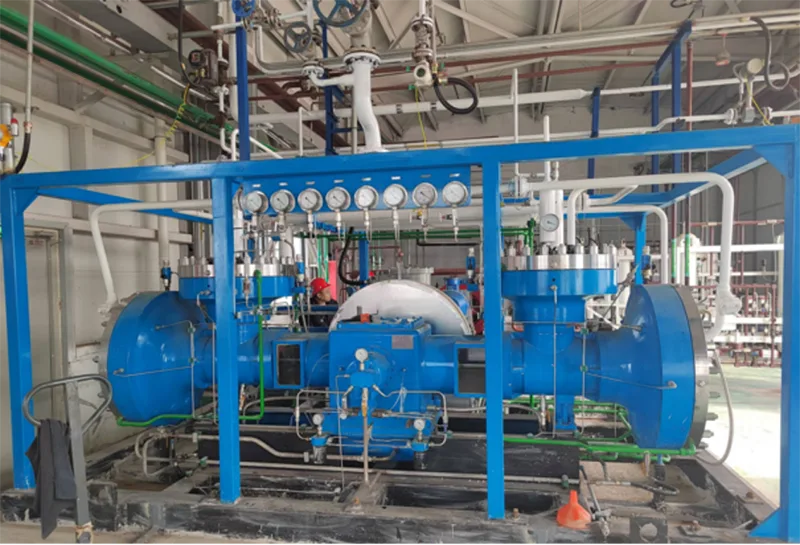

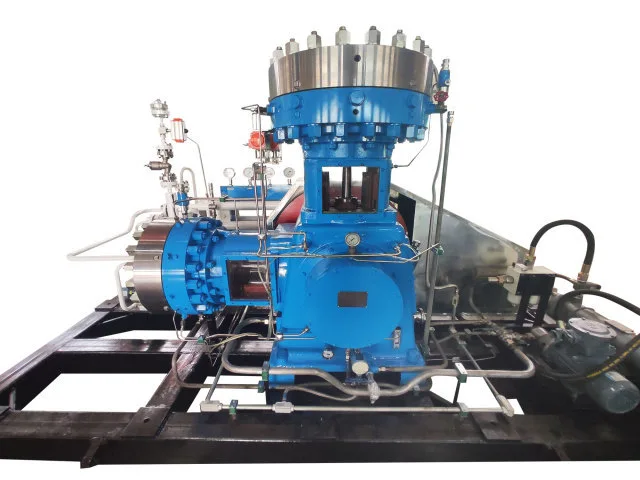

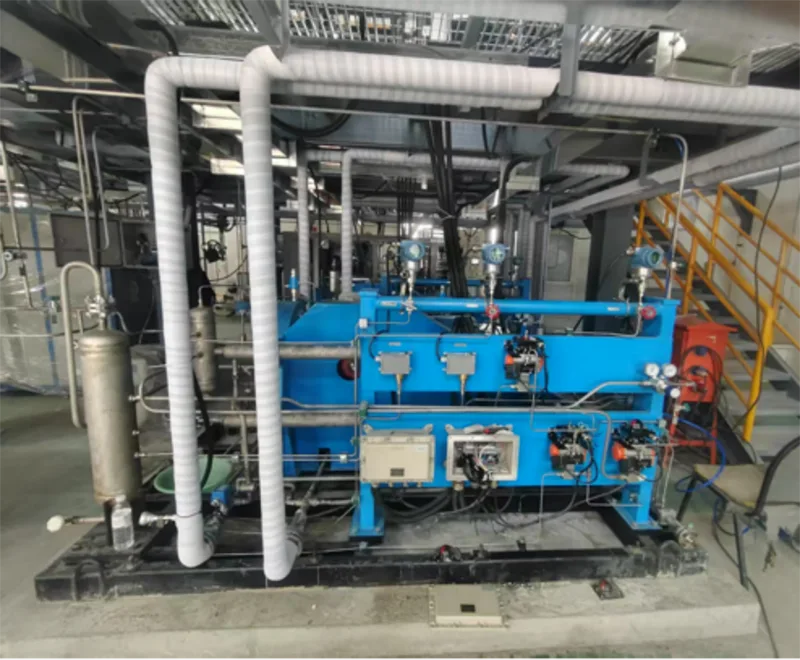

GL4 membrankompressor

GL4 membrankompressoren kombinerer et L-formet mekanisk layout med membrangasseparationsteknologi. Den motordrevne krumtapmekanisme overfører hydraulisk tryk til membranen, så gassen kan komprimeres inde i et forseglet kammer uden direkte kontakt med smøreolie. Sammenlignet med konventionelle frem- og tilbagegående kompressionsarrangementer giver den L-formede konfiguration forbedret effektbalance og jævnere drift, hvilket gør kompressoren velegnet til kontinuerlig industriel gaskompression, hvor driftsstabilitet og gasrens er vigtig.

L-formet struktur for stabil kompression

Den vigtigste strukturelle egenskab ved GL4 membrankompressoren er dens L-formede cylinderarrangement. Denne konfiguration kombinerer driftsegenskaberne for lodrette og horisontale strukturer og hjælper med at forbedre den mekaniske balance under frem- og tilbagegående drift.

For industrielle brugere betyder det, at kompressoren er bygget op omkring mere end tryk- og flowkrav. Stabil bevægelse, afbalanceret mekanisk belastning og jævnere drift tages også i betragtning, når man vælger GL4-serien til et gaskompressionssystem.

To-trins kompressionsdesign

GL4-serien bruger en to-trins kompressionsstruktur. Gas komprimeres progressivt i stedet for at fuldføre den fulde trykstigning i et enkelt kompressionstrin.

Dette arrangement understøtter applikationer, hvor trykkrav og gaskarakteristika skal overvejes sammen. Den endelige konfiguration kan vælges i henhold til sugetryk, afgangstryk, påkrævet volumetrisk flow, gasmedium og driftsbetingelser.

Sådan fungerer GL4

Den elektriske motor driver krumtapakslen gennem transmissionssystemet. Krumtapakslen omdanner roterende bevægelse til stemplets frem- og tilbagegående bevægelse inde i hydraulikoliecylinderen.

Når stemplet bevæger sig, overfører hydraulikolie tryk til membranen, hvilket får den til at bevæge sig frem og tilbage. Membranens bevægelse ændrer gaskammerets volumen. Under sugeslaget kommer gas ind gennem indløbsventilen. Under kompressionsslaget falder kammervolumenet, og gastrykket stiger. Når det påkrævede tryk er nået, åbner afgangsventilen, og den komprimerede gas forlader kammeret.

Et kompenserende oliesystem opretholder den nødvendige hydraulikoliemængde under drift. Overskydende olie reguleres og returneres gennem trykstyringssystemet, så membranen kan arbejde mod cylinderhovedet efter behov under kompressionscyklussen.

Oliefrit gaskompressionskammer

Den komprimerede gas adskilles fysisk fra hydraulikolien af ​​membranen.

Denne adskillelse er en af ​​hovedårsagerne til, at membrankompressorer bruges til gasser, der ikke kan tåle forurening fra smøreolie. Procesgassen forbliver inde i det forseglede kompressionskammer og kommer ikke direkte i kontakt med de smurte drivkomponenter.

Det lukkede cylinderkammer understøtter også pålidelig tætningsydelse, hvilket er særligt vigtigt ved håndtering af højrente gasser, giftige gasser, brændbare gasser, ætsende gasser og andre specielle medier.

Egnede komprimerede gasser

GL4 membrankompressoren kan konfigureres til applikationer, der involverer:

· Gasser med høj renhed

· Inerte gasser

· Brændbare og eksplosive gasser

· Giftige og skadelige gasser

· ætsende gasser

· Sjældne og værdifulde gasser

· Andre specielle industrigasser

Hoveddriftskonfiguration

Ansøgninger til industrielle gassystemer

Teknisk support fra udvælgelse til drift

Jinding yder teknisk support gennem hele udstyrsforsyningsprocessen, herunder kompressorvalg, ingeniørrådgivning, udstyrsfremstilling, installation og idriftsættelsessupport, drifts- og vedligeholdelsestræning, teknisk fjernassistance, service på stedet, vedligeholdelse af udstyr, reparation og levering af reservedele.

For internationale industriprojekter kan det tekniske team kommunikere med kunder på afstand under udstyrsvalg og drift.

FAQ

Hvad er hovedforskellen mellem GL4 membrankompressoren og en konventionel kompressor?

Den største forskel er, at membranen adskiller den komprimerede gas fra det smurte hydrauliske drivsystem. Gassen kommer ikke direkte i kontakt med smøreolie under kompression.

Hvorfor bruger GL4-serien en L-formet struktur?

Det L-formede cylinderarrangement er designet til at forbedre kraftbalancen og driftsjævnheden ved at kombinere karakteristika for lodrette og vandrette kompressorarrangementer.

Er GL4-serien velegnet til brandfarlige eller giftige gasser?

Det kan konfigureres til brandfarlige, eksplosive, giftige og andre specielle gasser. Den faktiske kompressorkonfiguration bør bestemmes i henhold til de specifikke gasegenskaber og driftsbetingelser.

Bruger GL4-serien vandkøling?

Ja. Standardkølemetoden til denne serie er cirkulerende vandkøling.

Kan Jinding yde teknisk support efter levering?

Ja. Jinding yder teknisk rådgivning, fjernsupport, vedligeholdelsesassistance, træning, teknisk service på stedet, hvor det er nødvendigt, reparation af udstyr og reservedelssupport.
